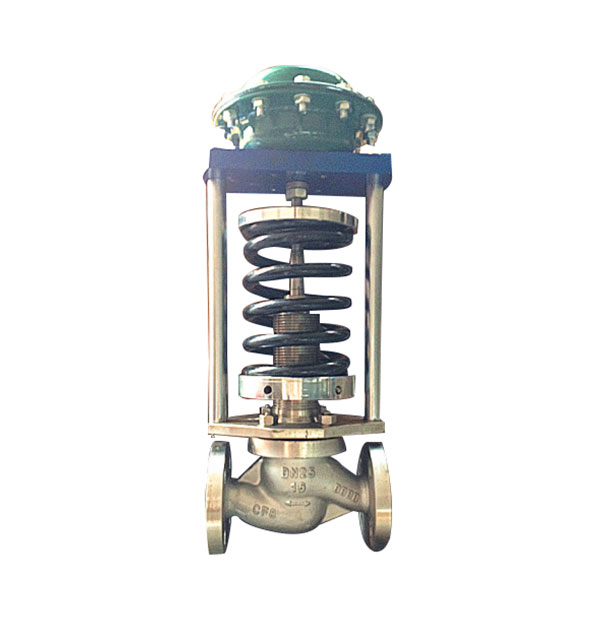

ZZYM自力式套筒減壓閥

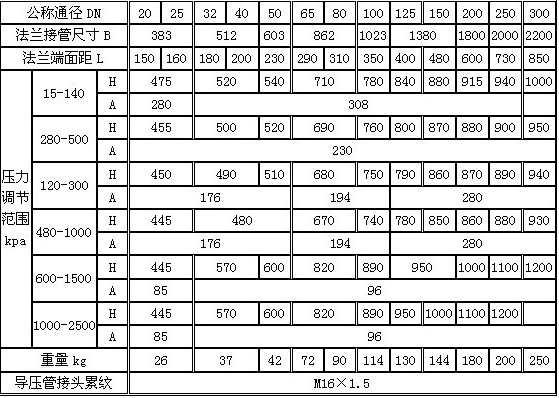

公稱通徑DN20 ~ DN300

公稱壓力PN16、40、64

連接形式法蘭

法蘭形式鑄法法按BG9113-88、JB/79-94

PDF資料下載

概述：

本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。

產品參數：

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYM自力式壓力調節閥主要零件材料 :

主要零件材料閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti 閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti  閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti  閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti  膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼  填料：丁腈、乙炳、氟、耐油橡膠

主要零件材料:

法蘭標準：鑄法法按BG9113-88、JB/79-94

法蘭密封面型式：PN16凸面

PN40、64為凹凸、閥體為凹面

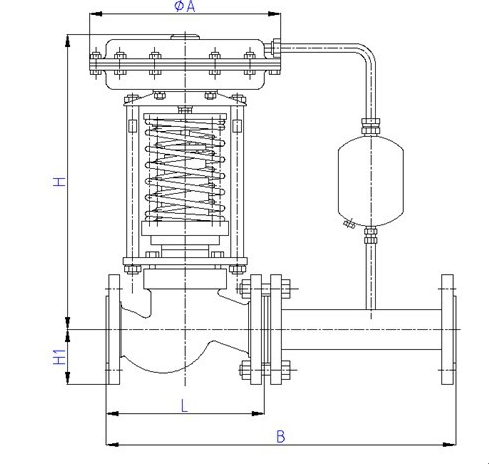

結構長度按BG12221-98

執行機構信號接口：內螺紋M16×1.5

閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。
